Estruturas de aço estão por toda parte, desde armazéns e pontes até torres de grande altura e plantas industriais. No entanto, seus componentes fundamentais permanecem desconhecidos para muitos. Compreender os perfis de aço comuns, suas formas, comportamentos de carga e métodos de conexão é o primeiro passo para projetar edifícios seguros, eficientes e econômicos que resistam ao teste do tempo.

H-Vigas

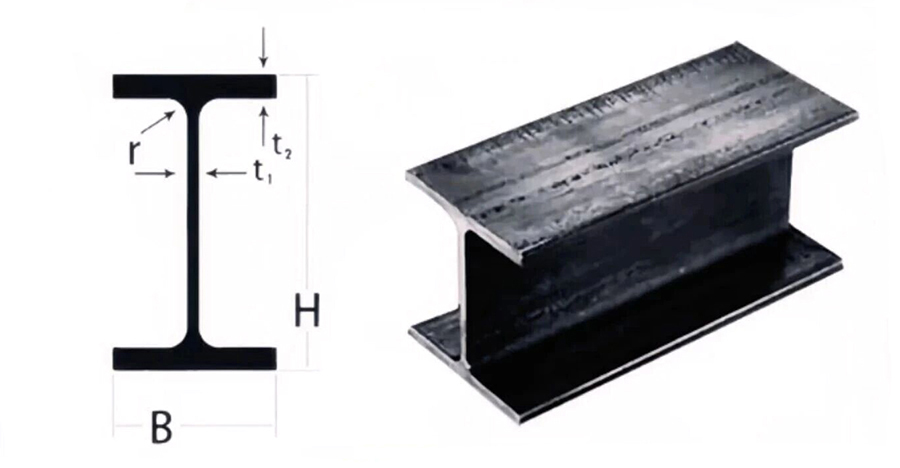

H - Altura; B - Largura; t1 - Espessura da alma; t2 - Espessura da mesa; r - Raio de canto;

As vigas H, também chamadas de vigas universais de aço, recebem esse nome devido à sua seção transversal semelhante à letra "H". Elas são um perfil econômico e eficiente, com uma distribuição mais otimizada da área da seção transversal e uma relação resistência-peso mais adequada. A seção transversal de uma viga H geralmente inclui duas partes: a alma e as mesas, também conhecidas como cintura e borda. As vigas H são produzidas tanto por laminação a quente quanto por soldagem.

I-Vigas

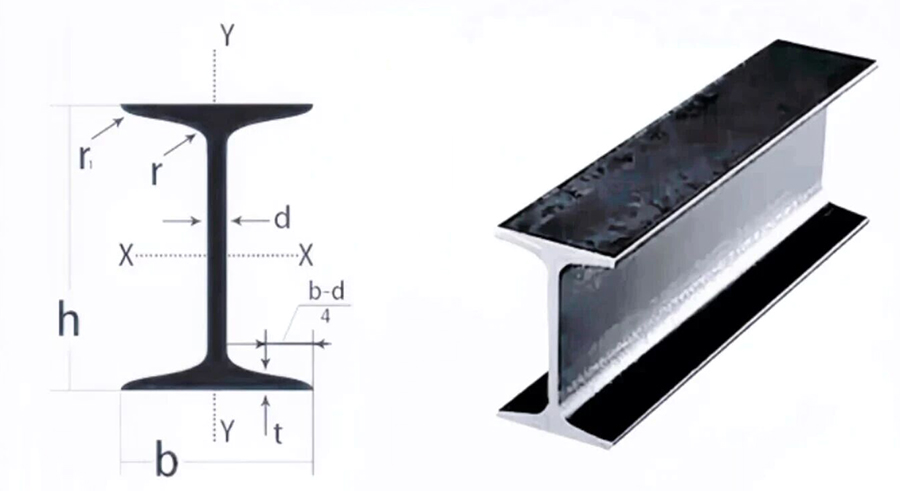

h - Altura; b - Largura da mesa; d - Espessura da alma; t - Espessura média da mesa; r - Raio do arco interno;

As vigas I são classificadas em vigas H de mesas largas, médias e estreitas de acordo com a relação entre a altura da mesa e da alma. As vigas H de mesa larga incluem vigas H comuns laminadas a quente, vigas H leves e vigas H de mesas paralelas largas (vigas H). A inclinação da parede interna da mesa é de 1:6.

Aço em perfil U

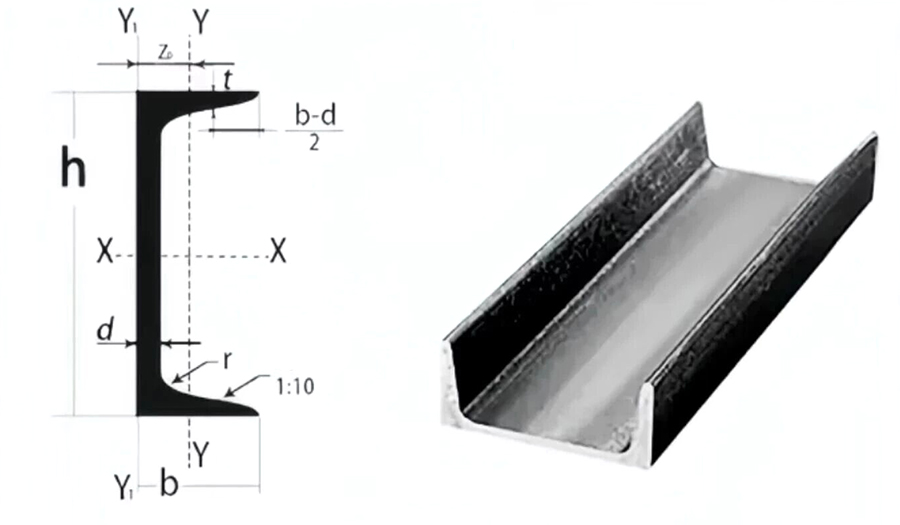

h - altura; b - largura da mesa; d - espessura da alma; t - espessura média da mesa; | - espessura média da mesa; r - raio do arco interno;

O aço em perfil U é uma barra longa de aço com seção transversal em formato de U, dividido em aço em perfil U comum e aço em perfil U leve.

Especificações: Por exemplo, 100*48*5.3 indica um aço em perfil U com altura da alma de 100 mm (h), largura da mesa de 48 mm (b) e espessura da alma de 5,3 mm (d), também chamado de perfil U 10#.

Tubo quadrado

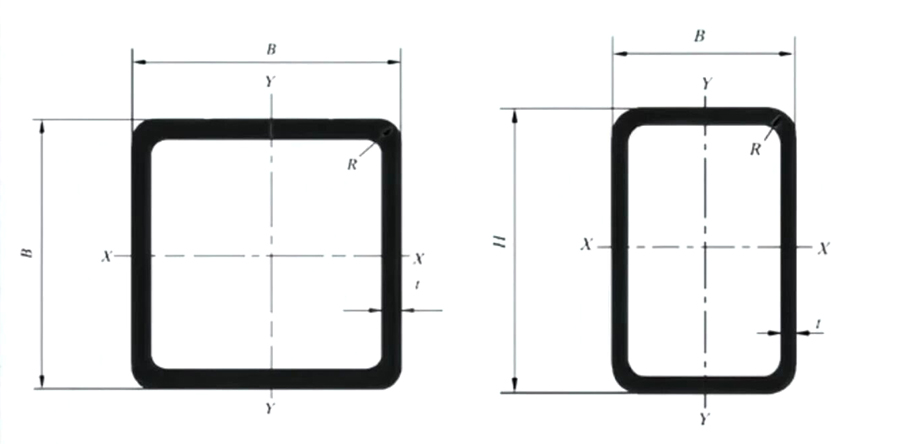

B - comprimento do lado; H - comprimento do lado maior; R - raio do arco externo; t - espessura da parede

O tubo retangular, também chamado de tubo de aço retangular, é um material de aço com seção transversal retangular vazada. Os parâmetros geométricos de um tubo retangular são: dimensões de comprimento e largura (geralmente expressas como largura B e altura H), espessura da parede t e comprimento L, entre os quais B, H e t são mais importantes. O símbolo geralmente é representado como: BxHxtxL.

Aço em ângulo

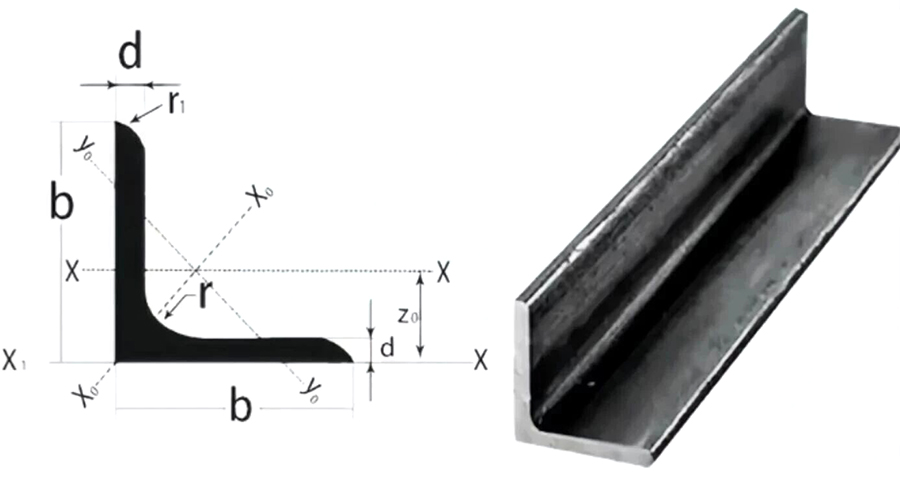

b - largura do lado curto; d - espessura de um lado; r - raio do arco interno; r1 - raio do arco externo de um lado;

O aço em ângulo, conhecido comumente como ferro em ângulo ou ferro triangular, é uma barra longa de aço com dois lados perpendiculares entre si, formando um ângulo. O aço em ângulo também é dividido em aço em ângulo de lados iguais e aço em ângulo de lados desiguais.

Suas especificações são expressas em milímetros como largura do lado x largura do lado x espessura do lado.

Tubo redondo

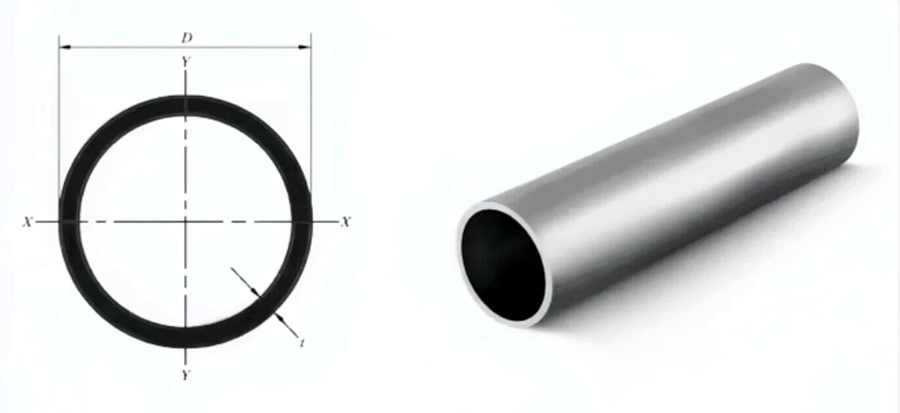

B - comprimento de um lado; H - comprimento do lado maior; R - raio do arco externo; t - espessura da parede;

Um tubo redondo refere-se a um material de aço com extremidades abertas e seção transversal circular concêntrica vazada, cujo comprimento é relativamente grande em comparação com seu perímetro. As especificações são expressas usando dimensões externas (como diâmetro externo ou comprimento do lado), diâmetro interno e espessura da parede. Para descrições de tamanho de tubos, o primeiro número sempre se refere ao diâmetro externo; um tubo com diâmetro externo de 219 mm é um tubo com N200 (diâmetro nominal). O segundo número geralmente se refere à espessura da parede.

Dominar os fundamentos das estruturas de aço permite selecionar os sistemas de estruturação adequados, especificar conexões corretas e prever comportamentos de carga. Seja projetando armazéns ou edifícios de grande altura, esses princípios básicos permanecem como sua base. Comece a aplicar esse conhecimento em projetos reais. A construção em aço eficiente, segura e econômica começa com a compreensão correta dos conceitos básicos.
