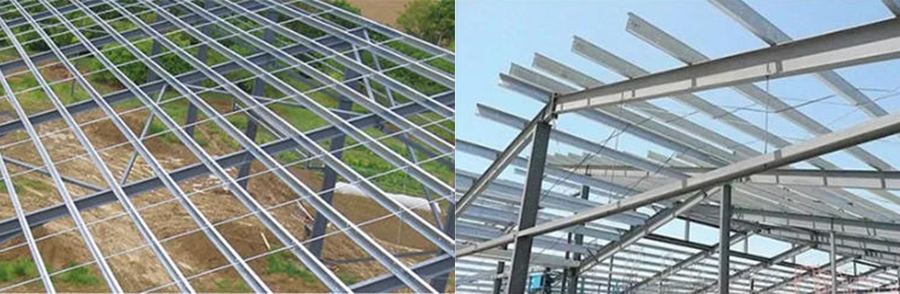

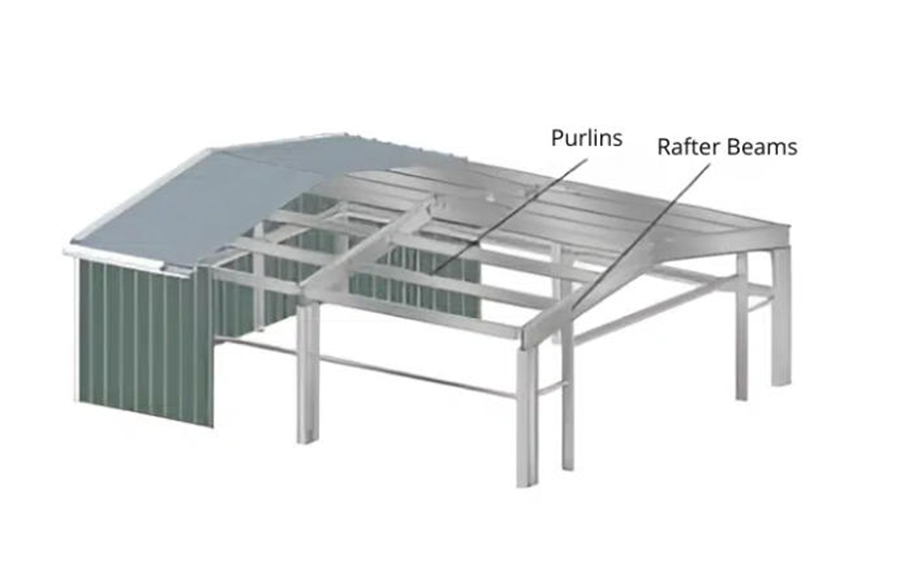

Muitos recém-chegados assumem o telhado terças As terças de parede e as terças de viga são basicamente a mesma coisa. Afinal, ambas são chamadas de terças. Mas a lógica de projeto, os caminhos de carga e os requisitos de detalhamento são completamente diferentes. Deixe-me explicar melhor com uma tabela.
☆ Diferença fundamental: um resiste à 'gravidade', o outro resiste ao 'vento'
|
Comparação |
Terças do telhado |
Terças de parede |
|
Carga dominante |
Cargas verticais (neve, peso próprio, cargas de construção) |
Cargas horizontais de vento (pressão/sucção) |
|
Comportamento de carga |
Principalmente estrutural; a aba inferior pode sofrer deformação devido à ação do vento. |
Resiste à flexão e ao cisalhamento; controla forças horizontais. |
|
Cenários típicos |
carga de neve, elevação pelo vento |
Pressão e sucção do vento |
☆ Seleção de seções: uma pessoa precisa de seções mais pesadas, enquanto a outra pode usar seções mais leves.
|
Comparação |
Terças do telhado |
Terças de parede |
|
Seções comuns |
C, Z (leve e econômico; Z permite sobreposição para vigas contínuas), seção H soldada de alta frequência (para grandes vãos) |
Na maioria das vezes, perfis em C (painéis de parede fáceis de conectar); perfis em H para grandes vãos/alta pressão do vento. |
|
Lógica de seleção |
Quanto maior o vão ou a carga de neve, mais alta será a seção transversal e mais espessa a alma. |
As zonas de pressão do vento determinam o espaçamento e a seção; geralmente menores que as terças do telhado. |
Dica fundamental: A seção Z é mais econômica que a seção C para terças de telhado, pois as terças Z podem ser sobrepostas nos apoios (comprimento de sobreposição ≥ 10% do vão com parafusos adequados) para formar uma viga contínua. Em condições ideais de sobreposição, o momento pode ser reduzido em 30–40% em comparação com terças de vão simples. Em projetos reais, considerando o deslizamento na junta, uma redução de 10–20% é normalmente utilizada para um dimensionamento conservador.
☆ Detalhes importantes: o telhado precisa de 'travessas duplas', as paredes precisam de 'colunas'
|
Comparação |
Terças do telhado |
Terças de parede |
|
Detalhamento crítico |
Fileira dupla de tirantes (flanges superior e inferior), mais contraventamentos (conectam a flange inferior da viga à terça). |
Fileira única de tirantes de sustentação + cooperação entre coluna e parede + reforço de abertura |
|
Por que |
Sob a ação do vento, a aba inferior fica comprimida; sem as barras de sustentação inferiores, é como levantar uma pessoa curvada – propensa a flambagem. |
Grandes áreas de parede sujeitas ao vento necessitam de colunas para distribuir as cargas; aberturas são pontos fracos que exigem elementos estruturais mais densos. |
☆Diferentes prioridades de verificação de design
|
Comparação |
Terças do telhado |
Terças de parede |
|
Verificações importantes |
Estabilidade geral sob ação do vento (aba inferior) + deflexão vertical |
Resistência e estabilidade sob cargas de vento horizontais + deflexão horizontal |
|
Limites de deflexão |
Vertical: L/150 (sem teto), L/200 (com teto) |
Horizontal: geralmente L/150 (pode ser apertado para L/200 para requisitos especiais) |
☆Sequência de instalação: primeiro o telhado, depois as paredes

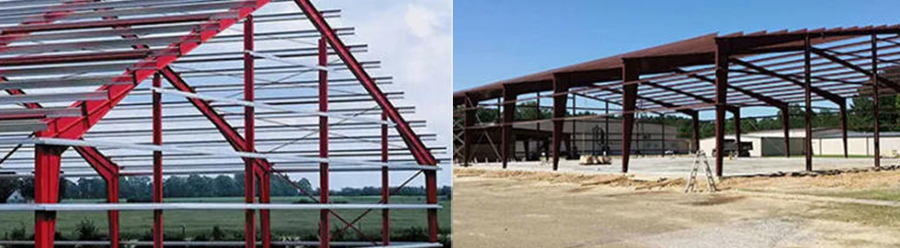

Ordem correta: instale primeiro as terças do telhado para formar uma estrutura espacial estável e, em seguida, instale as terças das paredes. As terças das paredes dependem do sistema de terças do telhado para criar um sistema integrado resistente ao vento.
☆Resumo em uma única tabela
|
Comparação |
Terças do telhado |
Terças de parede |
|
Carga primária |
Vertical (neve, peso próprio) |
Horizontal (pressão do vento) |
|
Seções comuns |
Z, C, H |
Principalmente C |
|
Detalhes críticos |
Hastes duplas de sustentação, joelheiras |
Tirantes simples, colunas de parede, reforço de abertura |
|
Foco no design |
Estabilidade de elevação, deflexão vertical |
Resistência, deflexão horizontal |
|
Controle de deflexão |
Vertical: L/150 (sem teto), L/200 (com teto) |
Horizontal: L/150 |
|
Proteção contra corrosão |
Ambos requerem galvanização por imersão a quente ≥65μm em ambientes úmidos/corrosivos. |
Ambos requerem galvanização por imersão a quente ≥65μm em ambientes úmidos/corrosivos. |
|
Ordem de instalação |
Primeiro |
Mais tarde |
Em resumo, embora as terças de telhado e as terças de parede pareçam semelhantes, seus mecanismos de transferência de carga, perfis seccionais e detalhes de construção diferem completamente. Uma compreensão sólida dessas distinções garante um projeto sem erros e uma instalação tranquila.
