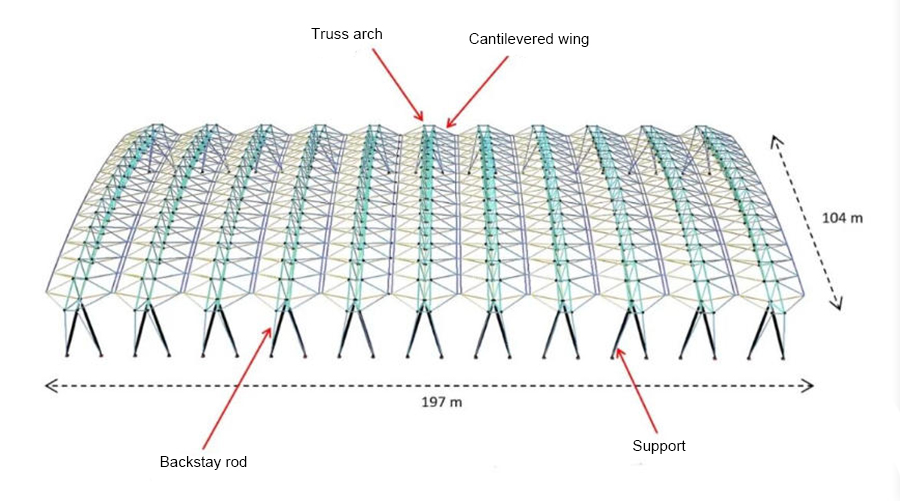

A treliça em arco de aço é uma forma estrutural espacial que combina o mecanismo resistente de uma treliça com as vantagens geométricas de um arco, integrando assim as características eficientes de transferência de cargas da treliça com o desempenho superior do arco sob compressão. Com base na configuração da seção transversal, as treliças em arco de tubos de aço são categorizadas em tipos planos e espaciais.

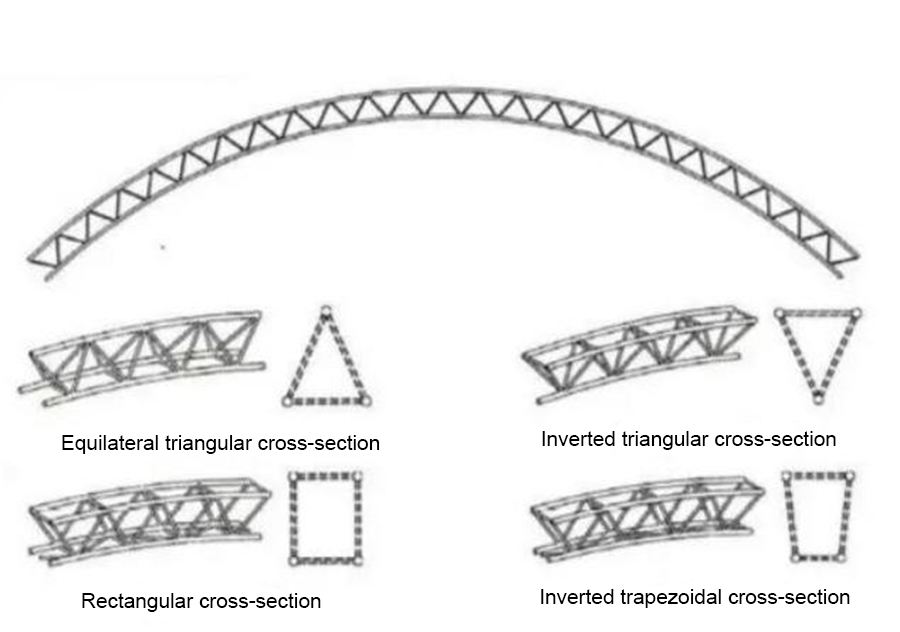

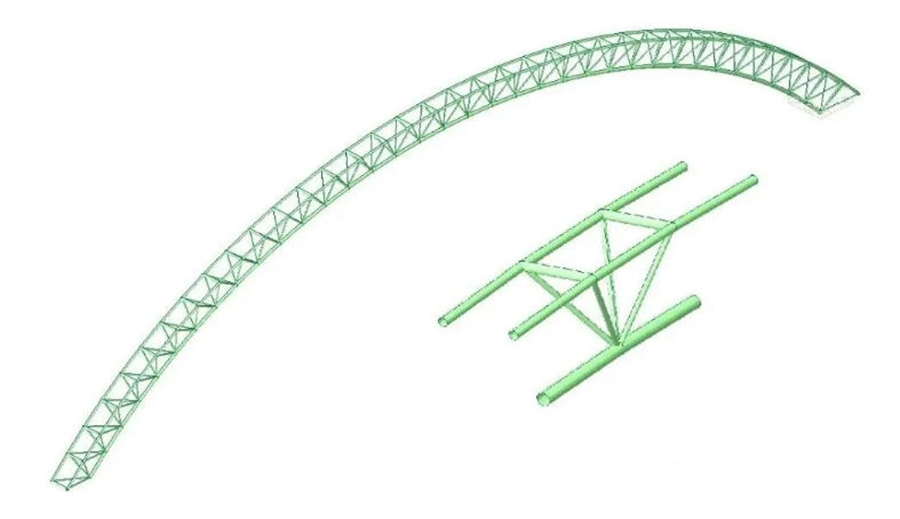

As treliças em arco espaciais apresentam diversas seções transversais, sendo as formas triangular, retangular e trapezoidal as mais comuns. Entre estas, a seção triangular é preferida devido à sua excelente rigidez à torção e ao desempenho estável de suporte espacial; a seção triangular equilátera, em particular, permite uma distribuição equilibrada das forças em três direções, resultando em uma estabilidade global excepcional. Os elementos das cordas e das diagonais podem ser construídos com tubos de aço circulares, tubos de aço retangulares ou outras formas estruturais de aço. O ângulo entre os elementos diagonais e as cordas deve ser mantido idealmente entre 30° e 60° para garantir rigidez nas ligações e transferência eficiente de cargas.

Quanto ao comportamento estrutural, a treliça evoluiu essencialmente da viga simplesmente apoiada; consequentemente, a distribuição das forças internas se assemelha de perto à de uma viga simplesmente apoiada. Especificamente, as forças internas nas cordas seguem um padrão de serem máximas no vão central e mínimas nas extremidades,com as cordas do vão central suportando o efeito máximo do momento fletor, que diminui gradualmente em direção aos apoios. Por outro lado, as forças internas nos elementos de alma apresentam um padrão oposto: mínimas no vão central e máximas nas extremidades. Os elementos de alma próximos aos apoios devem resistir a maiores esforços cortantes, enquanto aqueles no vão central estão sujeitos a cargas relativamente menores. Essa característica determina que a seleção dos elementos deve ser adaptada a posições específicas: as cordas do vão central devem utilizar seções transversais maiores, enquanto o projeto dos elementos de alma nas extremidades deve priorizar a capacidade de resistir ao cisalhamento e a resistência das ligações.

Em estruturas de treliça em arco contínuas de múltiplos vãos, a presença de momentos fletores negativos nos apoios intermediários altera a distribuição das forças internas das cordas em comparação com treliças simplesmente apoiadas de vão único. As cordas localizadas acima dos apoios intermediários podem sofrer inversão de tensões ou aumentos significativos de esforços, exigindo reforço específico. Os procedimentos de projeto requerem verificação detalhada das seções transversais e análise de estabilidade para cada elemento individual, com base nas condições reais de apoio e cenários de carregamento. Além disso, deve-se considerar a estabilidade espacial global e os efeitos de torção da treliça em arco espacial; particularmente em condições de grandes vãos ou cargas elevadas, a segurança estrutural deve ser garantida por meio de seleção adequada de seções e arranjos de contraventamento.
