I. Tipos de coberturas com estrutura de aço

Como a estrutura superior de suporte de carga e fechamento externo de um edifício, o telhado desempenha um papel crucial na estrutura geral da edificação, tanto em sua função de fechamento quanto no design da fachada. É a parte mais vulnerável de uma construção leve. estrutura de aço Sistema de vedação contra vazamentos. Sua principal função é resistir ao vento, chuva, neve e radiação solar, além de suportar o peso do próprio telhado, bem como as cargas de vento, neve e pessoas sobre ele.

[1] As coberturas de estrutura leve de aço podem ser categorizadas em vários tipos com base nos materiais utilizados, incluindo chapas de aço perfiladas coloridas, painéis sanduíche de aço coloridos, telhas asfálticas coloridas, diversos painéis de cobertura leves, painéis GRC (concreto reforçado com fibra de vidro), coberturas metálicas arqueadas e onduladas e chapas de aço perfiladas compostas.

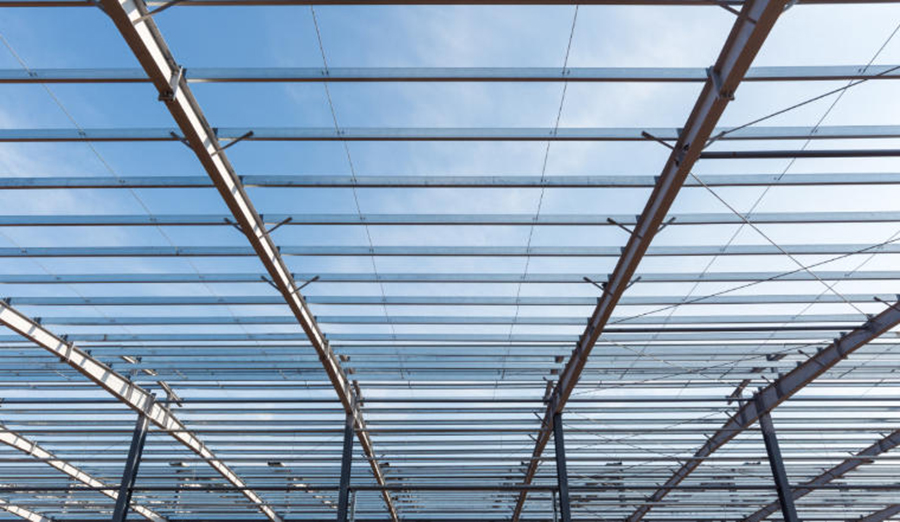

[2] Os principais materiais utilizados para coberturas e paredes de estruturas leves de aço são chapas perfiladas coloridas ou painéis sanduíche. A união das chapas perfiladas coloridas pode ser feita por meio de painéis com bordas enroladas 3600, fixadores ocultos ou painéis pregados. As terças são terças de aço leves, de paredes finas, com formato em C ou Z, e a inclinação do telhado é geralmente projetada entre 1/10 e 1/15.

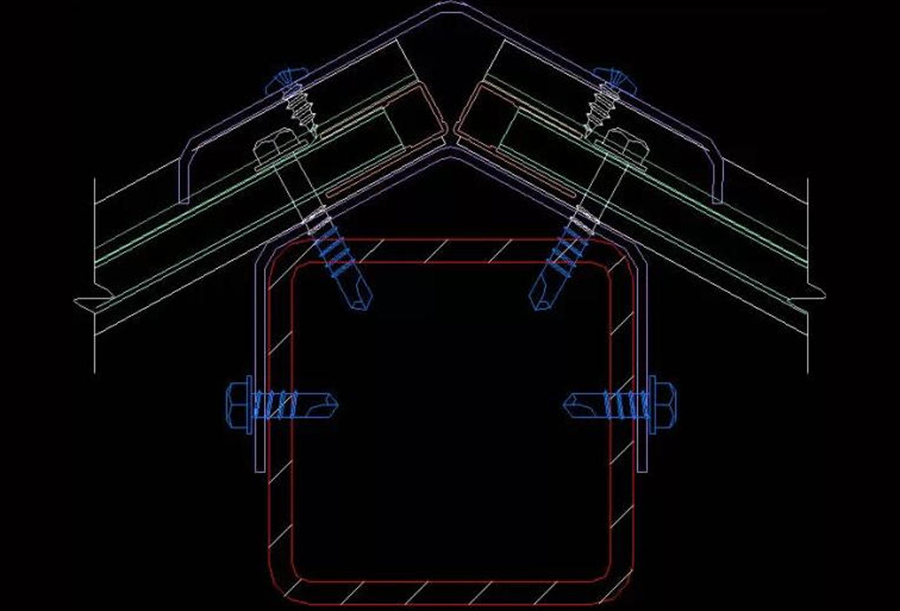

II. Conexões dos Painéis do Telhado

Em sistemas de cobertura com estrutura metálica, existem dois tipos de conexões para os painéis de cobertura: conexões longitudinais e conexões laterais. As conexões longitudinais envolvem principalmente a sobreposição, onde a laje superior inclinada sobrepõe-se à laje inferior inclinada. Um selante impermeável especial e uma fita de fixação são utilizados na sobreposição. As conexões laterais incluem atualmente os seguintes três métodos principais: conexão por junta sobreposta, conexão com fixadores ocultos e conexão com fixadores ocultos intertravados.

EU II. Análise de L Causas e soluções para a diversidade Locais para alugar

Os vazamentos no sistema de manutenção do telhado podem ser categorizados por localização da seguinte forma:

Área da crista

★ Causas de Vazamento: A cumeeira está muito alta, tornando a cumeeira inadequada para impermeabilização; a falta de selante ou silicone nas sobreposições longitudinais cria frestas e vazamentos; as cumeeiras são conectadas com rebites nas sobreposições longitudinais, que se rompem devido à expansão e contração térmica insuficientes, causando vazamentos; não há tampas de extremidade instaladas entre a cumeeira e o painel do telhado, ou as tampas de extremidade são colocadas incorretamente e se soltam, causando vazamentos.

★ Soluções: Alargar a cumeeira e aumentar a inclinação; aplicar selante ou silicone nas sobreposições; substituir os pinos de junção; garantir que as tampas de extremidade correspondam ao tipo de painel e aplicar selante ou silicone acima e abaixo das tampas de extremidade durante a instalação.

Unidade de ventilação do telhado

★ Causas do vazamento: Tampões de espuma não foram colocados sob a borda na junção do ventilador com o telhado; nenhum selante ou silicone foi aplicado na sobreposição longitudinal da borda; a laje do telhado não foi instalada na junção do ventilador; a impermeabilização não foi aplicada nas aberturas dos suportes estruturais do ventilador; o próprio ventilador apresentava riscos inerentes de vazamento durante a fabricação e instalação.

★ Soluções: Devem ser aplicados tampões de espuma antes da instalação das bordas; selante ou tampões devem ser usados para sobreposições longitudinais e fixados com pregos de costura; a laje do telhado deve ser instalada antes do ventilador; o instalador do ventilador deve ser obrigado a impermeabilizar as aberturas após a conclusão da estrutura do ventilador; a qualidade da instalação e o desempenho de impermeabilização do ventilador devem ser inspecionados.

Área do painel da claraboia

★ Causas de Vazamento: O formato do painel da claraboia não corresponde ao formato do painel do telhado; as cristas em ambos os lados do painel da claraboia são mais altas do que o painel do telhado. Após a instalação, a vedação excessiva cria uma diferença de pressão entre o interior e o exterior do painel da claraboia, permitindo que a água por capilaridade penetre no telhado através das frestas em ambos os lados do painel da claraboia; o comprimento da sobreposição longitudinal do painel da claraboia é insuficiente e o adesivo envelheceu e perdeu a aderência; o adesivo longitudinal se desprendeu; o painel da claraboia e a chapa de aço colorida estão rigidamente sobrepostos e a fresta no meio não está vedada.

★ Soluções: Instale parafusos à prova d'água na parte superior das cumeeiras; o acabamento da borda no painel da claraboia deve ser firmemente selado ao painel; o adesivo longitudinal em ambos os lados deve ser alargado e aplicado na parte superior das cumeeiras para evitar infiltração de água por capilaridade.

Aberturas no telhado

★ Causas de Vazamento: As aberturas não foram impermeabilizadas de acordo com as especificações do projeto; os tampões de aço não foram impermeabilizados com selante e silicone; o espaço ao redor da abertura era muito pequeno, dificultando o escoamento da água da chuva e causando acúmulo de água; as bordas sobrepostas ao redor da abertura não foram impermeabilizadas; nenhum componente estrutural foi adicionado ao redor da abertura, criando uma área baixa para acúmulo de água; a construção de impermeabilização obstruiu o fluxo de água, levando ao acúmulo de água.

★ Soluções: Construir de acordo com os desenhos do projeto e seguir rigorosamente os procedimentos de construção, aplicando selante e silicone; o espaço livre ao redor da abertura deve atender aos requisitos de drenagem; a impermeabilização deve ser aplicada imediatamente após as aberturas em paredes e telhados; para ampliações subsequentes de estruturas fechadas, terças ou estruturas de aço angular devem ser adicionadas para reduzir a deformação da estrutura; a instalação da impermeabilização deve ser firme e nivelada para garantir o escoamento suave da água.

Área do beiral

★ Causas de Vazamento: A área do beiral é uma das principais fontes de vazamento. Os painéis do telhado não foram instalados com tampões de espuma; os painéis do telhado não foram instalados corretamente; os painéis da parede não eram compridos o suficiente; e não foi adicionada borda impermeável na área do beiral.

★ Soluções: Tampões de espuma devem ser colocados simultaneamente durante a instalação dos painéis externos do telhado, e os painéis externos do telhado devem ser inclinados para baixo em um ângulo de 30 graus; acabamentos de borda adicionais devem ser adicionados nas beiradas, conforme os requisitos do projeto.

Área da sarjeta

★ Causas de vazamento: Existem folgas nas juntas soldadas da calha interna, causando infiltração; os diâmetros da calha e do tubo de águas pluviais são muito pequenos e não correspondem ao comprimento da inclinação do edifício da fábrica; as tampas de extremidade não são instaladas nas extremidades da calha; a extensão insuficiente dos painéis externos do telhado na calha permite que a água retorne para o edifício da fábrica.

★ Soluções: Aumente adequadamente a profundidade da calha para garantir que a água da chuva não ultrapasse as juntas de sobreposição.

Área de ligação entre parede de tijolos e telhado de aço leve

★ Causas de Vazamento: Esta área é propensa a vazamentos. O vazamento na junção do painel do telhado com a parede de cimento é causado principalmente por tensão desigual, que leva ao aparecimento de rachaduras no selante de silicone e na superfície de colagem.

★ Soluções: Evite a deformação por temperatura utilizando uma conexão de acabamento de borda dupla; ao conectar à parede de tijolos, o acabamento de borda deve ter um certo ângulo e ser completamente vedado; o selante deve ser aplicado previamente entre os acabamentos de borda.

EU V. Análise de outras causas de vazamento i no sistema de manutenção

Razões de Design

① O sistema de drenagem de águas pluviais do telhado não possui medidas de extravasamento conforme as especificações. Quando a intensidade da chuva forte excede a capacidade de drenagem do sistema, a água transborda pelas juntas de dilatação e pode até mesmo inundar o telhado, causando acidentes.

② Um número insuficiente de tubos de queda leva a um fluxo de água da chuva prolongado e lento pelas calhas, causando entupimentos. A ausência de um acabamento em forma de L na parte superior dos painéis da parede externa cria um potencial vazamento na parte interna das calhas.

③ O projeto dos acessórios de vedação em aço colorido é inadequado e não consegue atingir o efeito de impermeabilização desejado.

④ As especificações estipulam valores de controle de deformação dos componentes: deflexão da terça L/180, deflexão da viga de cobertura L/180 (onde L é o vão do elemento fletido). A seção transversal da terça de cobertura é muito pequena e o espaçamento é muito grande, resultando em deformação excessiva das terças e das chapas perfiladas sob cargas de vento.

⑤ Os efeitos da deformação estrutural, da deformação por diferença de temperatura, da deformação por retração por secagem e da vibração não foram totalmente considerados, e o projeto de impermeabilização não atende às necessidades de deformação da camada de base.

⑥ A inclinação do telhado de casas leves com estrutura de pórtico deve idealmente ser de 1/8 a 1/20, sendo preferível o valor maior em áreas com alta pluviosidade. Em regiões mais ao sul, a inclinação do telhado não deve ser inferior a 5%. Em projetos de engenharia reais, muitas obras apresentam inclinações de telhado muito rasas, o que impede o escoamento adequado da água da chuva para as calhas.

Seleção inadequada de material

① Tubos de plástico são usados para tubulações de água pluvial, porém possuem baixa resistência e são facilmente danificados durante a instalação e operação de edifícios com estrutura de aço.

② As chapas de aço utilizadas para as calhas são muito finas, o que torna as juntas de solda propensas a problemas.

③ O tipo apropriado de painéis de claraboia e painéis de cobertura não foi selecionado com base na inclinação do telhado; as ondulações são muito pequenas e as sobreposições laterais são muito poucas, o que prejudica a drenagem.

④ Os painéis revestidos com tinta para a caixa são muito finos; após um período de uso, os painéis externos corroem ou deformam devido às mudanças de temperatura, aumentando as folgas entre os painéis.

⑤ Uma camada galvanizada de baixa qualidade sobre o substrato de chapa perfilada, com um revestimento excessivamente fino, resulta em uma vida útil curta e suscetibilidade à ferrugem e danos.

⑥ Arruelas autoatarraxantes de baixa qualidade são propensas a rachaduras, e o selante de vidro envelhece facilmente.

⑦ Deformação significativa dos painéis, com diferenças de altura e espaçamento entre painéis adjacentes; devem ser utilizados rebites à prova d'água para a fixação dos painéis.

Medidas Estruturais

① As tampas de extremidade são eficazes na prevenção de vazamentos causados por juntas e não devem ser negligenciadas. Certifique-se de que as tampas de extremidade estejam instaladas corretamente entre a chapa de aço colorida e a cumeeira, aplique selante de silicone na parte inferior da tampa de extremidade entre o painel da claraboia e a cumeeira e instale tampas de extremidade de aço nas cristas da chapa de aço colorida nas aberturas do telhado.

② As folgas aumentam facilmente devido às mudanças de temperatura durante a sobreposição; deve-se permitir um comprimento de sobreposição suficiente.

③ A drenagem deve ser facilitada em vez de bloqueada. Geralmente, deve-se aplicar selante na parte interna da chapa de aço durante a instalação; quanto mais, melhor.

④ Os efeitos adversos da expansão e contração térmica do sistema de revestimento do telhado com estrutura de aço devem receber atenção suficiente, e medidas estruturais adequadas devem ser tomadas.

Durante o uso

① Aumentos arbitrários na carga sobre as terças do telhado levam à deformação dos painéis do telhado.

② O acúmulo excessivo de sujeira nas calhas obstrui o fluxo de água.

③ Envelhecimento do adesivo e selante impermeabilizante, aliado à falta de manutenção necessária durante o uso.

Diversos fatores contribuem para vazamentos em sistemas de impermeabilização de estruturas metálicas. Para solucionar o problema de forma definitiva, um projeto cuidadoso é crucial. É necessário definir um esquema de projeto adequado e detalhar a construção da impermeabilização nos seguintes pontos: término da camada impermeabilizante; juntas de dilatação e juntas de separação; saídas de drenagem, entradas/saídas e beirais; e base de muros de parapeito, instalações de equipamentos, tubulações e chaminés. Do ponto de vista da construção, um plano específico de impermeabilização para o sistema de impermeabilização deve ser desenvolvido, com coordenação e cooperação entre as diversas disciplinas. Um sistema bem projetado, instalação adequada, construção racional, uso correto e serviço de acompanhamento são essenciais para garantir um sistema de impermeabilização de estruturas metálicas à prova de vazamentos. Em resumo, independentemente do método de instalação, seguir determinadas técnicas de construção e as normas pertinentes pode reduzir ou prevenir vazamentos.
