1.1 Detalhe da junta sobreposta sobre a viga
|
|
|
|

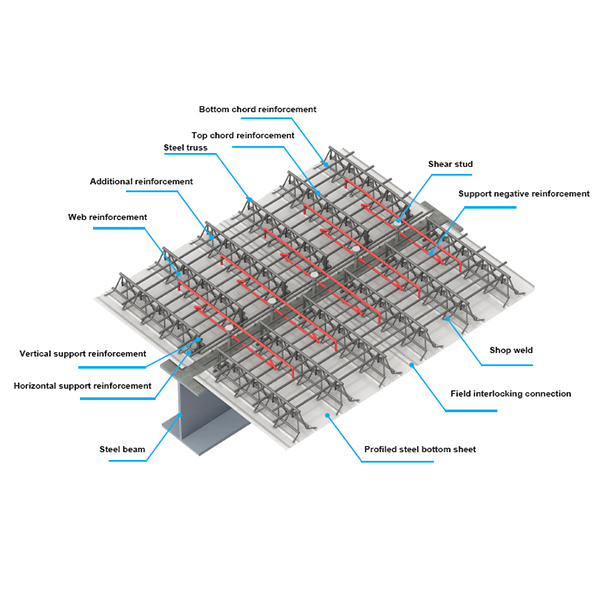

Detalhe da junta sobreposta sobre a viga |

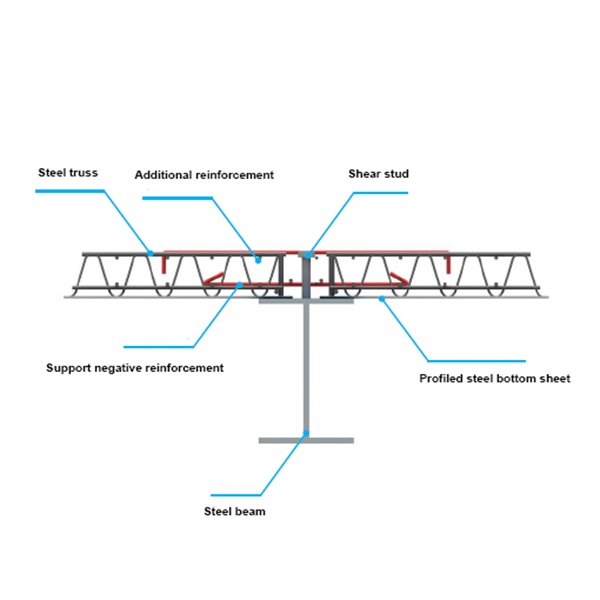

Vista esquerda |
|
Notas: 1. Para chapas de aço perfiladas sobrepostas em vigas de borda, o comprimento de apoio em vigas de aço não deve ser inferior a 75 mm, e o comprimento de apoio em vigas de concreto não deve ser inferior a 100 mm. 2. Para chapas de aço perfiladas sobrepostas em vigas intermediárias, o comprimento de apoio em vigas de aço não deve ser inferior a 50 mm, e o comprimento de apoio em vigas de concreto não deve ser inferior a 75 mm. 3. As chapas de aço perfiladas devem ser fixadas às vigas de aço por soldagem a ponto, com pelo menos um ponto de solda por canal inferior. Quando chapas contínuas forem conectadas a vigas intermediárias de suporte de aço, o número de pontos de solda pode ser adequadamente reduzido, desde que não haja menos de dois pontos de solda por chapa. 4. A distância do centro do pino à borda da mesa superior da viga de aço ou à borda de uma peça embutida não deve ser inferior a 35 mm; a distância até a borda da mesa superior de uma viga de concreto contendo peças embutidas não deve ser inferior a 60 mm. |
|
1.2 Detalhe da conexão com parede de cisalhamento de concreto
|
|
|
|

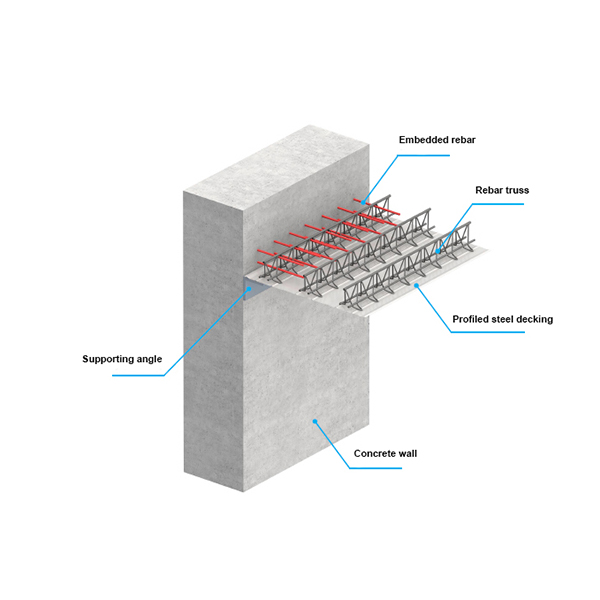

Detalhe da conexão com parede de cisalhamento de concreto |

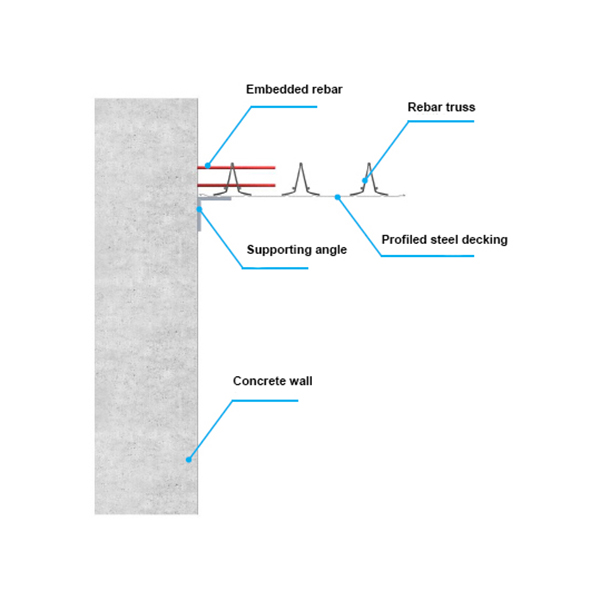

Vista esquerda |
|
Notas: 1. Quando lajes compostas forem apoiadas contra as faces laterais de paredes de cisalhamento, recomenda-se prever armaduras reservadas nas paredes de cisalhamento para conexão com as lajes compostas; 2. Parafusos de expansão não devem ser usados para fixar elementos às faces laterais de paredes de cisalhamento; em vez disso, devem ser previstas peças embutidas e fixadas por soldagem; 3. As especificações do aço em cantoneira não devem ser inferiores a L70×5, e o tamanho do cordão de solda não deve ser inferior a 5 mm; 4. Sequência construtiva: Amarração da armadura da parede de cisalhamento → Instalação de peças embutidas → Concretagem da parede de cisalhamento → Instalação do aço em cantoneira → Instalação do deck de piso → Soldagem dos pinos → Amarração da armadura estrutural. |
|
1.3 Detalhe da seção em balanço
|
|
|
|

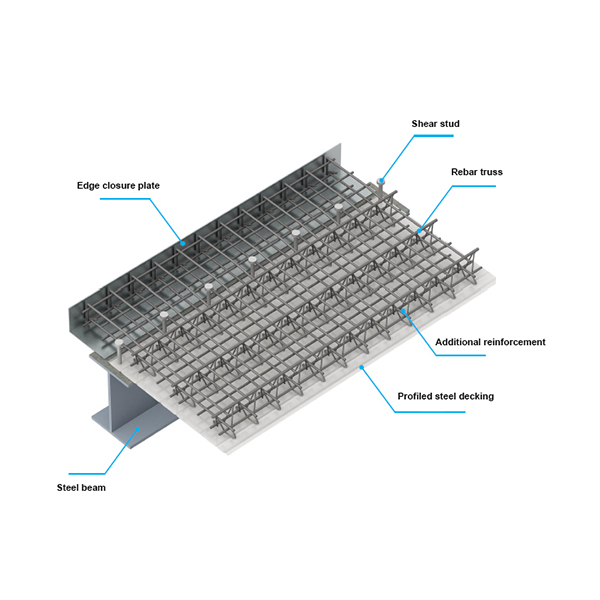

Detalhe da seção em balanço |

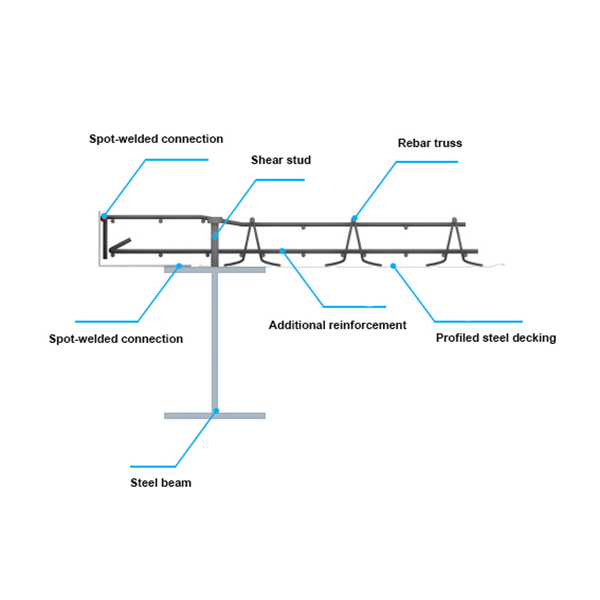

Vista esquerda |
|
Notas: 1. Quando a carga permanente durante a fase de construção for inferior a 3 kN/m², a espessura da chapa de fechamento de borda (Q235) deve ser a seguinte: comprimento em balanço a ≤ 80 mm, espessura da chapa t = 1,2 mm; 80 2. O comprimento de sobreposição entre a chapa de fechamento de borda e a mesa superior da viga de aço não deve ser inferior a 50 mm; deve ser usada soldagem intermitente de filete, com comprimento de solda de 25 mm e espaçamento de 300 mm; 3. Quando as nervuras do deck encontrarem a viga para fechamento de borda e o deck de aço perfilado estiver em balanço, a chapa de fechamento de borda deve ser soldada ao deck de aço perfilado; o comprimento da solda deve exceder 25 mm por nervura. |
|
1.4 Detalhe da abertura
|
|
|
|

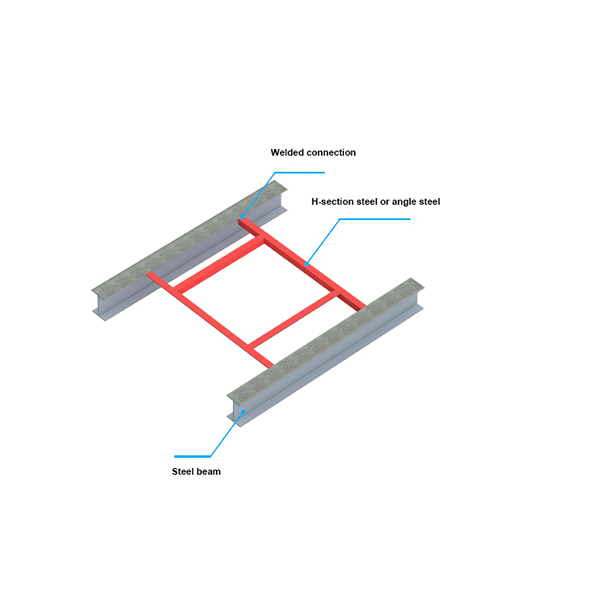

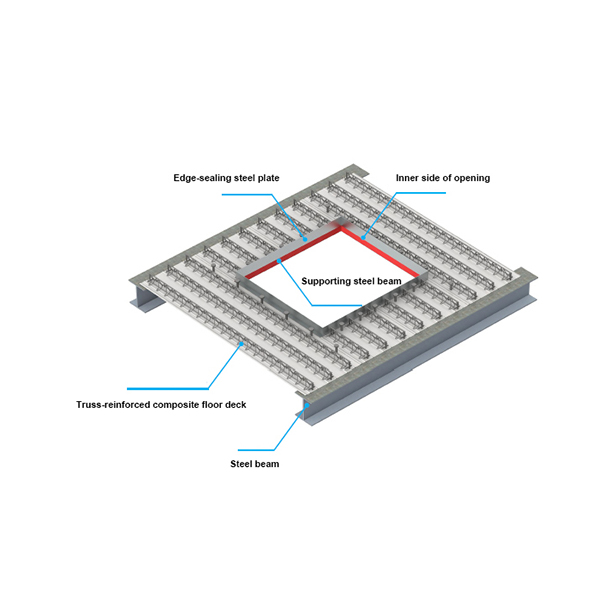

Detalhe da abertura |
Detalhe da abertura |
|
Notas: 1. Não são necessárias medidas de reforço se o diâmetro de uma abertura circular ou o comprimento do lado de uma abertura retangular na laje composta for igual ou inferior a 300 mm. 2. Devem ser tomadas medidas efetivas de reforço se o tamanho da abertura exceder 300 mm. Conexões usando aço em canal ou aço em cantoneira podem ser instaladas paralelamente ou perpendicularmente às nervuras. 3. O espaçamento dos pinos soldados paralelos às nervuras não deve exceder 300 mm; pelo menos um pino deve ser soldado em cada canal inferior das nervuras perpendiculares às nervuras. 4. Sequência construtiva: Locação e marcação → Instalação de aço em canal ou aço em cantoneira → Instalação de fôrma de bloqueio galvanizada → Colocação do deck de piso → Soldagem dos pinos → Amarração das armaduras da engenharia civil.
|
|
1.5 Detalhe da laje rebaixada
|
|
|
|

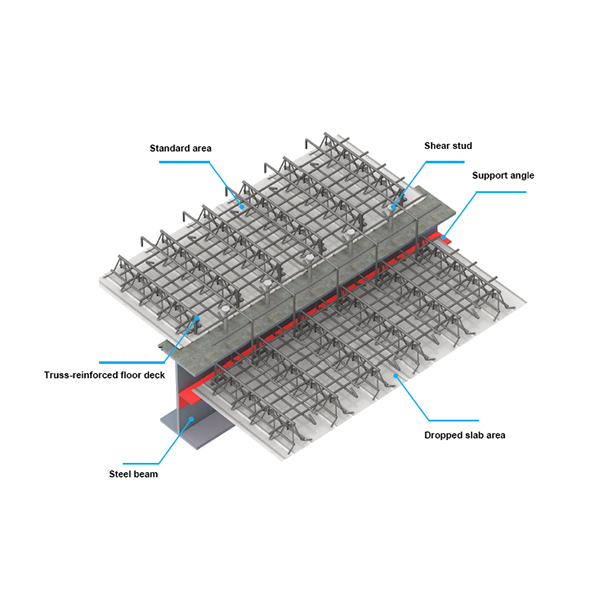

Detalhe da laje rebaixada (vista ampliada) |

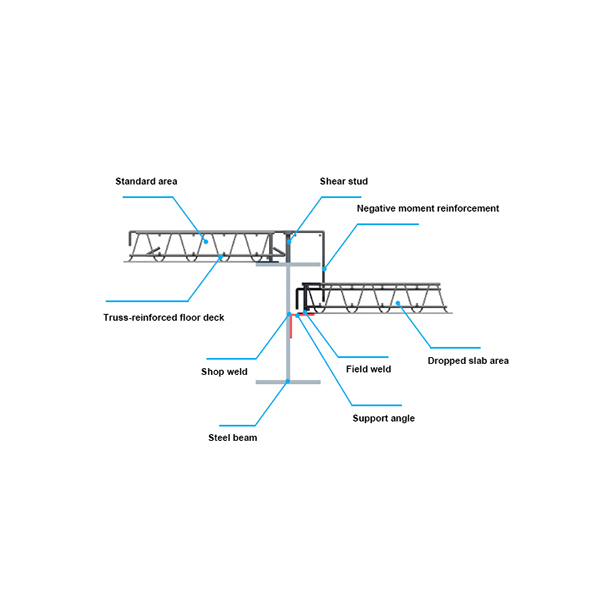

Vista esquerda |
|
Notas: 1. Quando uma extremidade da laje rebaixada for apoiada contra a lateral de uma viga de aço, uma cantoneira pode ser soldada à alma da viga; o tamanho da cantoneira não deve ser inferior a L100x6, e o tamanho do cordão de solda não deve ser inferior a 6 mm. 2. Quando ambas as extremidades da laje rebaixada forem apoiadas contra as laterais de vigas de aço, uma chapa de apoio pode ser soldada à alma da viga; a chapa deve se estender 100 mm além da mesa superior da viga de aço. |
|
1.6 Conexão de apoio ao lado do pilar
|
|
|
|

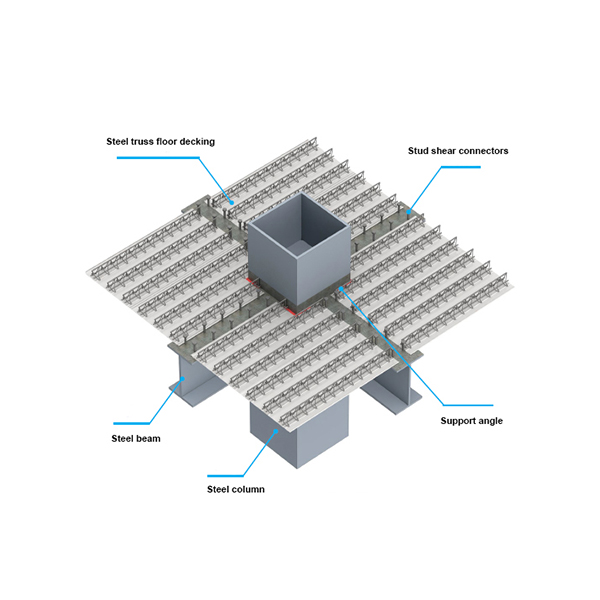

Detalhe da conexão de apoio ao lado do pilar |

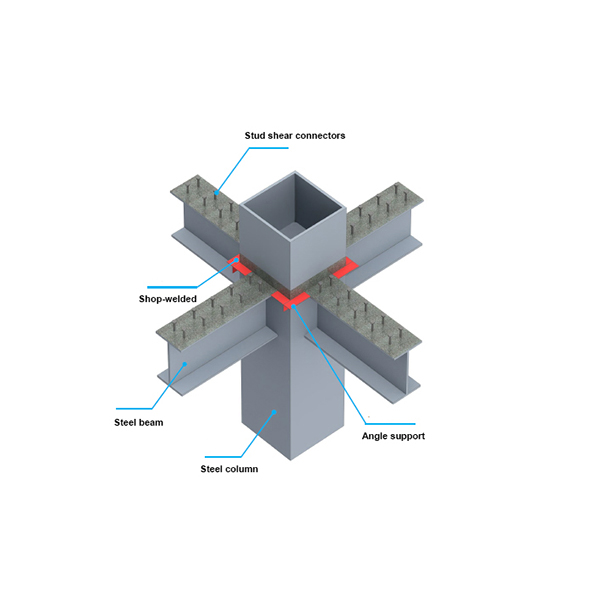

Detalhe do ângulo de apoio |
|
Notas: 1. Quando a laje composta de piso é interrompida na interseção com a coluna e a distância da borda externa da mesa superior da viga até a face externa da coluna excede 75 mm, devem ser implementadas medidas de reforço. 2. O reforço pode ser obtido soldando um suporte angular à coluna ou à mesa superior da viga; o tamanho mínimo do suporte angular é L50×5. 3. Quando a coluna possui uma seção transversal aberta (por exemplo, perfil em H), um enrijecedor horizontal pode ser instalado na mesa superior da viga no local da seção aberta da coluna. 4. Sequência de construção: Locação e marcação → Instalação do suporte angular → Colocação do deck de piso → Soldagem dos conectores de cisalhamento tipo pino → Obras civis (amarração das armaduras). |
|
